屋外用の LED 照明器具を評価する場合、購入者が最初に確認すべき仕様の 1 つが IP 定格です。ほとんどの覆われていない環境や過酷な環境では、 IP65 は IP54 よりも安全な選択です IP54 は粉塵の侵入を制限し、軽い飛沫に対応するだけであるのに対し、防塵性があり、低圧噴流から保護されているためです。器具が風による雨、頻繁な洗浄、ほこりの多い工業用空気にさらされる場合、IP65 により初期故障のリスクが軽減され、製品寿命全体にわたるメンテナンスコストが削減されます。
このガイドでは、IP54 と IP65 の実際の違い、IEC 60529 テストが実際にどのように機能するか、LED 街路灯、駐車場設備、スポーツ用照明、および産業用屋外プロジェクトにおいて各評価がどこに意味があるのかについて説明します。結露や水没などのよくある判断ミスもカバーしているので、安心して適切な筐体を指定できます。 LED照明
IP コードは標準 IEC 60529 によって定義され、固形物と水に対するエンクロージャの耐性を 2 桁で表します。最初の桁は、固形物に対する保護を 0 (保護なし) から 6 (防塵) までカバーします。 2 桁目は水の浸入を 0 (保護なし) から 9 (高温水噴流) までカバーします。照明器具の場合、メーカーはレンズ、ガスケット、ケーブル差し込み口を含むハウジング全体をテストします。
IP54 の場合、 5 防塵ではなく、防塵を意味します。限られた塵埃が侵入する可能性はありますが、通常の動作を妨げるほどではありません。の 4 雨やルーフラインの下からの穏やかなホーススプレーと同様に、エンクロージャがあらゆる方向からの水の飛沫に耐えることを意味します。 IP65の場合、 6 防塵とは、塵がまったく侵入しないことを意味します。の 5 これは、ノズルからの低圧の水の噴射に耐えることを意味します。これは、単純な飛沫よりもはるかに強力なテストです。
| 評価 | 1桁目（塗りつぶし） | 2桁目（水） |
|---|---|---|
| IP54 | 5: 防塵;制限された進入が許可される | 4: あらゆる方向から筐体に水がかかってきた場合 |
| IP65 | 6: 防塵;粉塵の侵入がないこと | 5：あらゆる方向からの低圧水噴射 |
実際の違いはわずか 1 桁ではありません。防塵構造とは、ハウジングが全周ガスケット、密封されたケーブルグランド、および圧縮シールを使用していることを意味します。防沫 IP54 器具は、ラビリンスジョイント、フォームストリップ、または部分的なガスケット被覆に依存する場合があります。この構造の違いにより、風が強い環境、砂浜、または清掃環境での耐久性が向上します。こうした環境では、わずかな塵の粒子でも LED ドライバー コンポーネントや光学面の摩耗が促進される可能性があります。
購入者は、より高い評価に追加費用を払う価値があるかどうかをよく尋ねます。答えは環境によって異なりますが、違いは具体的には次のとおりです。
当社の製造経験から、最も重要な違いは防塵性とウォータージェットの組み合わせです。海岸地域、工業用地、道路脇などでは、粉塵が雨や結露と混ざり合って導電性の膜が形成されます。 IP54 ハウジングでは、LED モジュールやドライバーに微細な塵が蓄積することが許容され、熱の不均衡や早期故障の原因となる可能性があります。 IP65 では光学チャンバーが清浄な状態に保たれるため、これを防止します。
IP54 は、粉塵が少なく、水への曝露が最小限に抑えられた屋内の保護されたエリアに許容される評価です。例としては、オフィスの屋内用LEDパネル照明、廊下照明、陳列棚、雨が直接当たらない深い軒下やひさしの下に設置される什器などがあります。また、高圧洗浄が行われない制御キャビネットや一部の屋内用工業用照明器具にもよく見られます。
しかし、このような場所であっても光学室内には徐々にゴミが蓄積していきます。倉庫や作業場では、IP54 LED 器具は、レンズ上の埃の膜により、12 か月以内に初期ルーメン出力の 10 ～ 20% を失うことがよくあります。通常、レンズをクリーニングするには器具を開ける必要がありますが、これはほとんどの設置では現実的ではありません。屋内ですぐに使えるソリューションが必要な場合は、ほこりの多い部屋では IP65 がより良い投資となります。
屋外で使用する場合、IP54 は屋根付きの屋外通路または雨から保護され、決してホースで掃除しないエリアに限定する必要があります。これらの条件を保証できない場合、風を伴う一般的な暴風雨の際に定格を超えてしまいます。これは、豪雨によって IPX4 飛沫テストよりも高い圧力が発生するためです。
露出した場所の場合、IP65 はプロフェッショナル向け LED 照明の最低エントリーポイントです。街路灯のポール、側面が開いた駐車場、港湾、コンテナヤード、スポーツ用投光器、建物のファサードはすべて、風による雨、ほこり、日常的な洗濯にさらされています。このような用途では、IP65 定格により、メンテナンス ホースからの噴流水がハウジングに侵入することがなく、LED 光学部品に塵が付着することもありません。
道路脇の照明が良い例です。車両用スプレーには、微細な粉塵、凍結防止用の塩、燃料の残留物が含まれています。 IP54 の器具は、飛沫イベントによって汚染された水を吸収する可能性があり、水が乾燥すると腐食性の膜が残ります。数年にわたって、このフィルムはシリコン ガスケットとアルミニウム ハウジングを侵食します。 IP65 は、密閉されたケーブル グランドと完全なガスケット チャネルにより、アセンブリを乾燥した状態に保ち、腐食や漏電のリスクを軽減します。

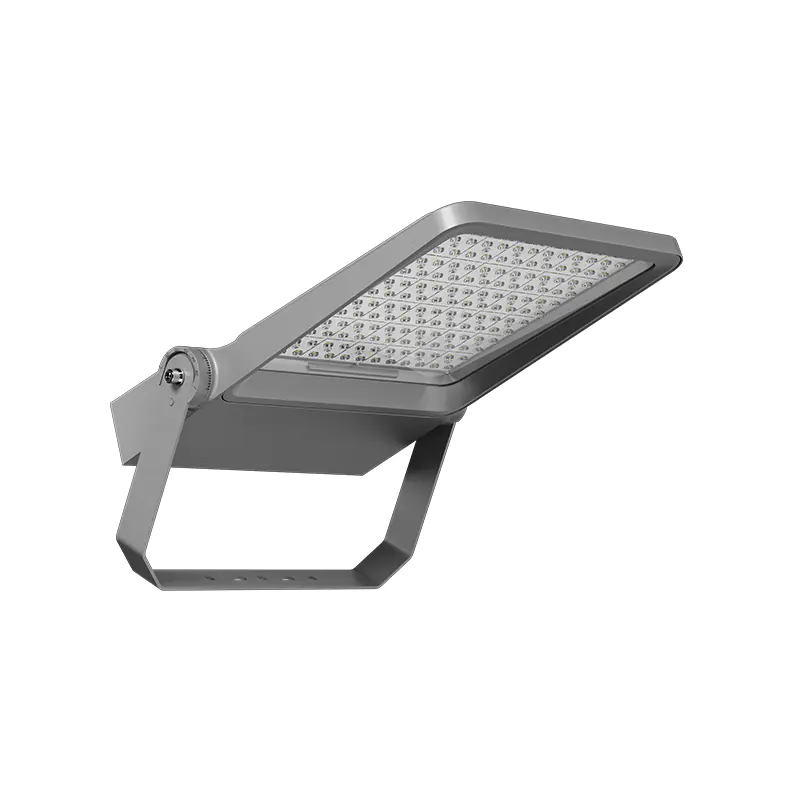

スポーツ照明では、器具が地上の高いところに取り付けられ、伸縮式のウォーター ジェットで洗浄されることがよくあります。器具が IP65 の場合、オペレータは運転席に水が押し込まれることを心配せずに直接スプレーできるため、作業がはるかに簡単になります。同様に、防塵光学系によりビーム パターンと光出力が維持されるため、スポーツ照明プロジェクトは数か月の暴露後でもルクス レベルを満たすことができます。
これらの評価の背後にあるテスト規格は IEC 60529 です。IPX4 と IPX5 の違いは単なる数値ではありません。テスト方法と圧力は大きく異なります。 IP54の場合、防水試験はIPX4飛沫試験となります。筐体を振動チューブまたはシャワーヘッドに 10 分間さらします。あらゆる方向から大きな圧力をかけずに水が飛沫します。このテストは、小雨や偶発的な水しぶきをシミュレートします。
IP65の場合、水中試験はIPX5ジェット試験となります。 6.3 mm のノズルを使用して、2.5 ～ 3 メートルの距離から毎分 12.5 リットルの流量で筐体に少なくとも 3 分間スプレーします。ノズルの水圧は約 1 バールで、自然の雨よりもはるかに強いです。実際には、IP65 定格の LED 照明器具はメンテナンス ホースの直撃にも耐えることができますが、IP54 定格の器具は飛沫のみに耐えることができます。
| パラメータ | IPX4（防沫） | IPX5（ウォータージェット） |
|---|---|---|
| 水源 | 振動チューブまたはシャワーヘッド | 6.3mmノズル |
| 流量 | 約50リットル/㎡ | 12.5リットル/分 |
| 期間 | 10分 | 少なくとも 3 分 |
| 圧力 | 低い、重力供給 | 約ノズルで1バール |
| 効果 | あらゆる方向からの飛沫 | ダイレクトジェットインパクト |
これは、IP65 定格の器具は低圧から中圧の高圧洗浄機で洗浄できるのに、IP54 の器具は洗浄できない理由を説明しています。メンテナンス プランにホースダウン洗浄が含まれている場合は、IP65 を選択してください。このテストでは、ヒンジ、ハンドル、排水穴 (存在する場合) の周囲の密閉性も検証します。
IP 等級は保護等級であり、全体的な耐水性を示すものではありません。 IP65は照明器具が水没しても大丈夫という意味ではありません。連続浸漬の場合はIP67またはIP68が必要です。屋外の LED 照明では、より微妙な問題が結露です。防塵器具が日光に当たる場所に取り付けられると、内部の空気が膨張し、ガスケットの周囲や通気孔から逃げます。冷却されると、湿った空気が吸い込まれます。エンクロージャにブリーザーがない場合、たとえ定格が IP65 であっても、圧力変化によって真空が発生し、最小の経路から水が引き込まれる可能性があります。
IP65 のエンクロージャであっても、結露は LED 街路灯のレンズ曇りの一般的な原因です。優れた照明器具の設計では、温度サイクルに対処するために通気性のある通気口や内部コーティングが使用されています。 IP 証明書だけでなく、結露テストの結果についてもサプライヤーに問い合わせる必要があります。 IP 定格は、正しい設置にも依存します。ケーブル グランドの破損、O リングの破損、または取り付けポイントのシールの剥がれにより、新品の IP65 器具が損なわれる可能性があります。
耐薬品性もまた限界です。 IP 定格には、塩水噴霧、酸性雨、ガス腐食は含まれません。沿岸環境や工業環境では、IP 番号と同じくらいガスケットの材質とハウジングの仕上げが重要です。 EPDM とシリコンのガスケットは屋外でも十分に耐えられますが、一部の安価なゴムコンパウンドは紫外線やオゾンで劣化し、数年後にシールの破損を引き起こします。
LED 照明器具を指定するときは、次のチェックリストを実際のフィルターとして使用してください。
当社独自のプロジェクトでは、一般的なダイキャスト LED 街路灯ハウジングを IP54 から IP65 にアップグレードすると、ハウジングのコストが約 8% 増加します。器具が IP65 であれば、海岸や粉塵の多い場所での故障率は半分以下に減少します。代替品が 2 ～ 3 年以内に完全に置き換えられる場合、これは大きな利益となります。
特に LED 照明の場合、IP65 には熱管理というもう 1 つの利点があります。防塵ハウジングには、LED 接合部の温度を低く保つ外部ヒートシンクと密閉光学部品を取り付けることができます。 IP54 ハウジングは、ある程度の空気の移動を許容するため、堅牢性の低いヒートシンク設計を使用することがよくありますが、これによりドライバー コンパートメントが汚染される可能性があります。その結果、冷却と汚染の間のトレードオフが生じます。 IP65 は、完全に密閉されたドライバ コンパートメントと大型の外部ヒートシンクを使用することでこの問題を解決します。そのため、現在、多くの高ルーメンの屋外照明器具は IP65 以上でのみ提供されています。
はい。ただし、風による雨に直接さらされず、高圧洗浄も行われない、保護された場所に限ります。軒下や天蓋の下でも、IP54 は小雨や時折かかる水しぶきに耐えることができます。屋外では、激しい雨がすぐに IPX4 の飛沫条件を超えるため、IP65 がより安全な推奨事項となります。
いいえ、IP65 は低圧噴流に対する耐水性を備えていますが、水没には適していません。大雨やホースの掃除にも対応しますが、器具が水中に入る可能性がある場合はIP67またはIP68が必要です。実際の定格は必ずメーカーに確認してください。
同等の LED 照明器具の場合、ハウジングの材質、ガスケットの種類、ケーブル グランドの品質に応じて、プレミアムは通常 5 ～ 15% です。当社の受注生産では、アルミダイカスト筐体をIP54からIP65にアップグレードすると、筐体コストが約8%増加します。これは、信頼性の大幅な向上に対してわずかな代償です。
通常はそうではありません。 IP 定格は、メカニカル フレーム、ガスケット溝、ケーブル入口、レンズ シールを含む完全なアセンブリで検証されます。 IP54 ハウジングに厚いガスケットを追加しても、すべての漏れ経路が修正されるわけではありません。最初から IP65 向けに設計およびテストされた器具を選択する必要があります。
それ自体ではありません。結露は温度と湿度の問題です。適切に設計された IP65 器具は、圧力を均等化し、湿気を管理するために通気性のある膜または排水計画を使用します。特に昼夜の温度変化が大きい街路灯の結露試験データについては、サプライヤーに問い合わせてください。
屋外に設置したり、ホースで水をかけたり、粉塵の多い環境で作業したりする器具には IP65 を選択してください。 IP54 は、その場所が明らかに保護されており、粉塵レベルが低い場合にのみ選択してください。 IP65 の追加コストはそれほど高くありませんが、故障、保守訪問、および光出力損失の削減は大幅です。迷ったときは、 IP65 は、プロ仕様の屋外 LED 照明の推奨エントリーポイントです。
