IP65 LED 照明は粉塵の侵入から完全に保護されており、あらゆる方向からの低圧噴流に耐えることができるため、屋外および流失しやすい LED 照明器具の基準定格となります。数字の 6 は防塵性を表し、数字の 5 は防水性を表し、これらを合わせて単一のコンポーネントではなく密閉されたハウジングを表します。 IP65 LED 器具は水中器具と同じではありません この 2 つを混同することは、屋外照明プロジェクトで最も一般的な購入の間違いです。
この評価は IEC 60529 に基づいており、エンクロージャが固体や液体をどの程度遮断するかを 2 桁で表す国際規格です。特に LED 照明の場合、IP65 は IP44 (防沫) から IP68 (長期浸水) までの実用範囲の中央に位置し、器具が保護された取り付け場所を必要としない点となります。
LED テクノロジーは、古い照明テクノロジーでは決して直面できなかった方法で、侵入保護に関するリスクを高めました。高圧ナトリウムまたはメタルハライド器具は、発光管が自ら結露を蒸発させるほど高温になるため、ある程度の内部湿気を許容します。 LED ドライバーとチップ ボードには自己乾燥特性がないため、古い HID 器具では無害だった小さな漏れによって、雨季が 1 回あるだけでドライバー ボードが腐食したり、チップ アレイがショートしたりする可能性があります。この変化は、IP65 が屋外 LED 発注書のオプションのアップグレードではなく、デフォルトの仕様ラインになった大きな部分を占めています。
以下では、このガイドでは、各桁が実際に何をテストするのか、IP65 がよく混同されている定格とどのように比較されるのか、実際の照明プロジェクトにどのように適合するのか、価格を左右する要因、古い照明器具テクノロジーとの比較、発注書を出す前に何を確認すべきかについて詳しく説明します。
すべての IP 定格は、IP という文字の後の 2 桁で表記され、各桁は筐体の設計から推測されるのではなく、ラボ環境で独立してテストされます。数字を別々に読むと、2 つの器具が IP65 定格を共有しているにもかかわらず、設置後の動作が大きく異なる理由が説明されます。
最初の桁は 0 から 6 までです。評価 6 は、部分真空下のタルク パウダーを含むチャンバーに器具を 8 時間置くことによってテストされた、エンクロージャが防塵であることを意味します。測定可能な粉塵が充電部や LED チップのキャビティに到達することは許可されません。これは LED 照明にとって重要です。なぜなら、ヒートシンク上の薄いほこりの層が接合部の温度を上昇させ、チップの寿命を数千時間短縮する可能性があるため、ドライバ基板上のほこりの蓄積が早期の熱故障の主な原因の 1 つであるからです。
IP65 の 2 番目の桁は 5 で、器具が 6.3 mm のノズルから毎分約 12.5 リットルの水を、2.5 ～ 3 メートルの距離からあらゆる角度から少なくとも 3 分間噴霧されることを意味します。これは雨、ホースのしぶき、風による湿気をシミュレートしますが、浸漬、滞水、近距離での高圧洗浄はシミュレートしません。
両方の桁が独立して動くため、IP65 を構成する 2 つの値だけでなく、スケール全体を確認するのに役立ちます。たとえば、IP20 等級の器具は、指や小さな工具が通電部分に触れることに対してのみ保護されており、耐水性はまったくありません。そのため、この等級は屋内での使用のみに限定されています。
| 数字 | 値 | 確認できること | 試験方法 |
|---|---|---|---|
| まず | 0 | 保護なし | テストされていません |
| まず | 4 | 1mmを超える工具やワイヤーから保護 | ワイヤープローブテスト |
| まず | 6 | 完全な防塵性 | 8時間タルクチャンバー、真空補助 |
| 2番目 | 0 | 保護なし | テストされていません |
| 2番目 | 3 | 垂直から60度までの水の飛沫から保護 | スプレーノズルテスト |
| 2番目 | 5 | あらゆる方向からの低圧噴流に対する耐性 | 6.3mmノズル、12.5L/min、距離2.5～3m |
| 2番目 | 9 | 近距離、高温の洗浄に耐えます | 80℃の水、80～100バールの圧力 |
プロジェクトが基本的な屋外暴露を超えると、通常、評価に関する議論は IP65、IP66、IP67、および IP68 のいずれかを選択することになります。ステップアップするたびに 2 桁目が変わり、実際にはガスケットの設計、ハウジングの壁の厚さ、そして多くの場合、治具の価格が変わります。
実際には、これら 4 つの評価から選択することは、利用可能な最高の数値を選択するのではなく、器具が実際にどのように洗浄されるか、および現実的に水が集まる場所に依存することになります。定格を過剰に指定すると、通常、より厚いダイカストハウジングとより重いガスケットの代金を支払うことになり、重量と取り付けハードウェアの要件が増加し、雨しか降らない器具にとって実際のメリットは何も得られません。
| 評価 | 一般的な暴露 | 配置例 |
|---|---|---|
| IP65 | 雨、湿気、粉塵の飛来 | 建物のファサード、ひさし、駐車場 |
| IP66 | 高圧洗浄 | 食品工場、鶏舎、洗車場 |
| IP67 | 時折起こる洪水 | 低い歩道灯、トンネル基礎 |
| IP68 | 継続的な水没 | 噴水照明、地下アップライト、プールの入り江 |
テストは、ハウジングシェルだけでなく、完成したフィクスチャに対して行われます。これは、通常、フィクスチャが実際に故障する箇所は、レンズ、ケーブル入口グランド、およびドライバコンパートメントの周囲の継ぎ目であるためです。研究室はまずダストチャンバー部分を稼働させ、次に内部キャビティとドライバーボードに粒子の痕跡がないか検査します。動作中の熱膨張により、ガスケットの取り付け位置がわずかにずれて、冷たいサンプルでは現れない漏れ経路が開く可能性があるため、水の部分が続き、組み立てられた治具に電力が供給されている間、複数の角度からスプレーされます。
一貫して IP65 に準拠した製品を製造するメーカーは、ハウジングの形状だけに依存するのではなく、ガスケットの圧縮とケーブル グランドのトルクをオーバースペックにする傾向があります。これは、ハウジングが紙の上では防塵である一方で、グランドの取り付けが不十分だとワイヤに沿って湿気が侵入するためです。
製造公差によりガスケットの装着位置がユニットごとにわずかに異なる可能性があるため、単一の合格サンプルだけでは購入者に多くのことを伝えることはできません。評判の良い生産ラインは、ラインから出た最初のユニットだけをテストするのではなく、サンプルを連続して採取し、治具を数回加熱および冷却する熱サイクルステップの後に水噴霧テストを繰り返し、研究室のスケジュールに圧縮された 1 年間の季節変動を模倣します。
ラボテストでは雨や水しぶきをシミュレートしますが、現場で器具が目にするものすべてをシミュレートするわけではありません。塩分を含んだ沿岸の大気、ガスケットを脆化させる可能性のある長時間の紫外線暴露、近くの交通や機械からの振動は、標準の IP65 手順の一部ではありません。沿岸または振動の多い場所向けの設備は、多くの場合、IP 定格自体に加えて、メーカーからの追加の塩水噴霧または振動データシートから恩恵を受けます。
IP65 は実用的な中間点に位置するため、1 つの分野に限定されるのではなく、これほど幅広い設定に適用されます。

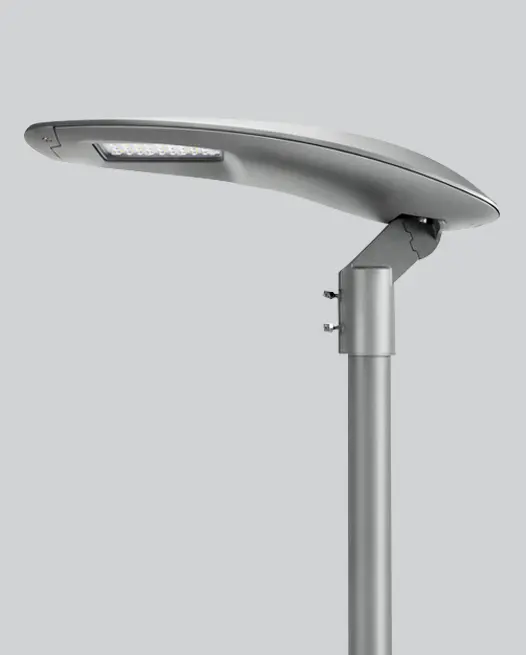

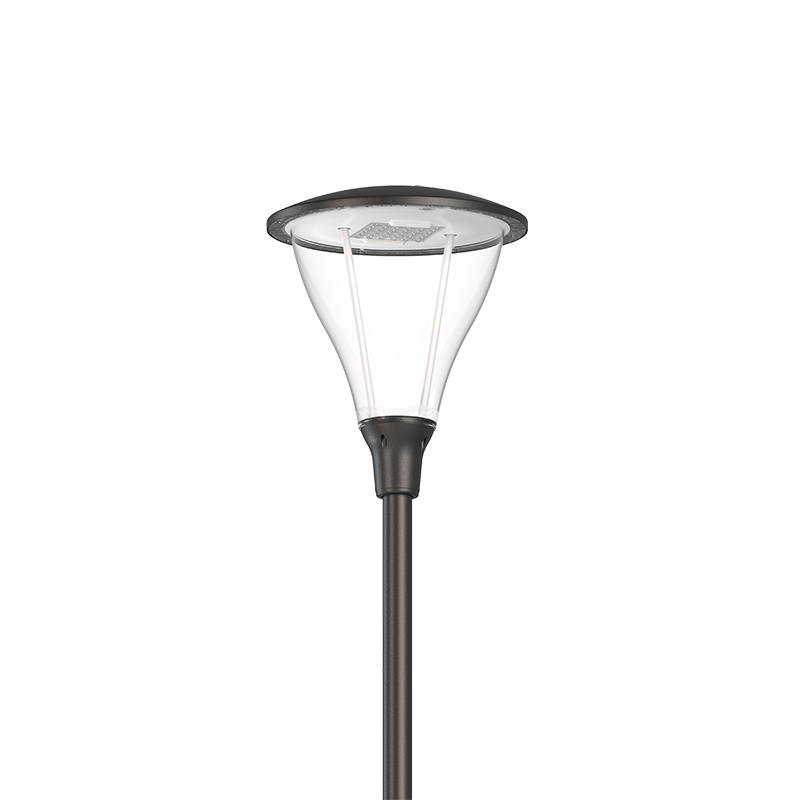

駐車場のポールライト、建物の天蓋、荷積み場エリア、ガソリンスタンドの前庭は、雨や風にはさらされますが、水が溜まることはほとんどないため、ほとんどの場合 IP65 以上で指定されています。オーバーハングの下の街路照明と屋根付き歩道設備は同じカテゴリに分類されます。
温室、家畜小屋、および冷蔵倉庫の前室では、湿気、結露、および定期的なホースダウン洗浄が組み合わされているため、施設管理者が洗濯物の多いゾーンで IP66 へのステップアップを検討する前に、IP65 が最低限の出発点となります。
製造フロア、トンネルに隣接する作業エリア、粉塵の多い加工ラインの上にある高いベイの設備は、粉砕、フライス加工、または梱包作業で発生する浮遊微粒子が実際に屋内でのドライバーの寿命を縮める原因となるため、防水性だけでなく IP65 の防塵面にも依存します。
個別の業界に注目すると、屋内や屋外などの一般的なカテゴリよりも仕様の決定がより具体的になります。
| 産業 | 代表的な治具 | IP65 が適合する理由 |
|---|---|---|
| 小売店の看板とキャノピー | バックライト付きパネル、天井照明 | 風雨にさらされるが、直接スプレーされることはほとんどない |
| マリーナとドックの照明 | ポストマウント投光器 | 波しぶきや水面上の雨に対応 |
| スポーツ施設 | コートおよびフィールドのハイベイユニット | 出力を中断することなくプレイ中の雨に耐えます。 |
| 冷蔵倉庫と物流 | 防湿リニア治具 | 冷蔵室と積載ベイ間の結露循環に耐えます |
| 施設園芸 | グローライトバー、補助器具 | 一定の湿度と灌漑のオーバースプレーに耐えます |
この評価は、1 つの防水コーティング層ではなく、複数の構造上の選択が連携して行われた結果です。
器具を埃や水から密閉すると熱も密閉されるため、IP65 LED 製品ではガスケットの品質と同じくらい熱設計が重要になります。完全に密閉されたハウジングは、通気口のある屋内器具のように外気の対流に依存することができないため、ヒートシンクのフィン、チップ基板とハウジングの間の放熱ペースト、およびドライバー自体の効率のすべてが、定格のない器具よりも大きな重量を負います。
ドライバーの配置には 2 つのアプローチが一般的です。統合されたドライバーは、LED チップと同じ密閉ハウジング内に配置されているため、器具はコンパクトに保たれますが、熱は 1 つのチャンバーに集中します。リモートドライバーは、短いケーブルで接続された独自の小型の IP65 エンクロージャ内に設置され、熱源を分離し、光学チャンバーから数度低温で動作するため、ドライバーの動作寿命を延長することがよくあります。 リモート ドライバの設計では、通常、ドライバの定格寿命が 20,000 ～ 30,000 時間延長されます。 高湾製品および洪水製品に関して一般的に公開されているメーカーの熱軽減チャートに基づいて、同じ周囲温度で動作する統合設計と比較します。
IP65 は、照明器具の明るさや出荷時の色温度を制限しませんが、密閉された熱条件は、特定のワット数に対してどの効率の数値が現実的であるかに影響を与えます。
| 器具カテゴリー | 代表的な効能 | 一般的な CCT オプション |
|---|---|---|
| トライプルーフバテン | 120～140lm/W | 4000K、5000K、6500K |
| ハイベイ | 130～160lm/W | 5000K、6500K |
| 投光器 | 120～150lm/W | 3000K、4000K、5000K |
| ウォールパック | 110～135lm/W | 3000K、4000K、5000K |
商業用および産業用のバイヤー向けのほとんどの IP65 器具は、標準として 80 CRI で出荷されますが、展示された商品の色の精度が本来の効率よりも重要である小売店に面したキャノピーや看板照明では、リクエストに応じて 90 CRI を利用できます。
IP65 はほぼすべての器具フォームファクタで利用できるため、屋内と屋外の定格製品を混在させるのではなく、施設全体にわたって一貫した保護レベルを維持することができます。
| 治具の種類 | 一般的なワット数 | 一般的な取り付け |
|---|---|---|
| トライプルーフ リニア バテン | 20W～60W | 天井吊り下げ、表面 |
| ハイベイ | 100W～240W | フックまたはペンダント、6m以上 |
| 投光器 | 50W～400W | 壁またはヨークブラケット |
| ウォールパック | 30W～150W | 外壁、玄関 |
| シリコンスリーブ付きフレキシブルLEDストリップ | 1メートルあたり4.8W～14.4W | チャンネルマウント型、エッジ照明 |
| 防湿治具 | 40W～110W | 冷蔵倉庫および食品エリアの表面またはチェーン |
| キャノピー固定具 | 40W～200W | ガソリンスタンドやドライブスルーのキャノピーの下に埋め込まれています |
メタルハライド、高圧ナトリウム、または蛍光管からアップグレードする施設は、そもそも正式な IP 定格を取得していない照明器具を置き換えることが多いため、比較は照明の品質と同じくらい侵入保護についても行われます。
| 因子 | IP65 LED | メタルハライド/HPS | 蛍光 |
|---|---|---|---|
| 代表的な定格寿命 | 50,000～100,000時間 | 10,000～24,000時間 | 10,000～20,000時間 |
| 寒冷地での始動 | 即時のフル出力 | 数分間のゆっくりとしたウォームアップ | 寒い気温では暗くなります |
| 密閉型 IP65 の利用可能性 | ほとんどの製品ラインで標準 | 入手可能だがかさばる | 制限あり、チューブは湿気により劣化します |
| 調光可能 | はい、互換性のあるドライバーを使用します | いいえ | 限定 |
IP65 LED 器具は、代替テクノロジーよりも低温で効率的に動作するため、エネルギーとメンテナンスの節約は、一度限りの削減として現れるのではなく、複数年にわたって増加します。
1 日 12 時間稼働する 400W メタルハライド器具を 150W IP65 LED ハイベイに置き換えると、メタルハライドのルーメン低下を考慮する前に、ワット数の違いだけで年間約 1,095 キロワット時を節約できます。通常、ランプが実際に切れるかなり前に出力が 30 ～ 40% 低下します。 40 台の器具を備えた施設で 5 年間交換すると、通常、ランプ交換の訪問回数が数百回減ります。これは、定格 50,000 時間以上の LED 器具は、通常の 5 年間で注意が必要になることはほとんどありませんが、メタルハライド ランプは通常、同じ期間内に 2 ～ 3 回交換されるためです。
IP65 器具は、テストされた方法で設置された場合にのみその定格を維持し、驚くほど多くの現場での障害は、製品の欠陥ではなく、設置のショートカットに遡ります。
IP65 器具が早期に故障した場合、その故障はランダムな欠陥ではなく、少数の再発ポイントのいずれかに遡ることがほとんどです。
温度低下後のレンズ内側の曇りは、通常、レンズ自体の製造上の欠陥ではなく、ガスケットの劣化を示しています。これは、適切に密閉された IP65 の器具が湿気を内側に閉じ込めるのではなく、完全に遮断するためです。
ドライバ コネクタはメイン ハウジングのガスケットよりも低圧のシール ポイントであるため、シールされている器具で断続的なちらつきが発生する場合は、LED チップ自体ではなくドライバ コネクタの湿気が原因であることがよくあります。
定格寿命をはるかに超えて出力が低下する場合は、浸水の問題ではなく熱の問題であることが多く、設置場所の周囲温度に対してヒートシンクのサイズが小さかったことが原因です。
工場で得られた評価は、ガスケットが硬化したり、ネジが緩んだり、レンズにシールに砂が溜まるほど深い傷がついたりすると、現場で低下する可能性があります。ガスケットラインに亀裂がないか年に一度目視検査し、新しい設置時の最初の激しい温度変動後にレンズネジを締め直すことと組み合わせることで、ほとんどの器具は通常の保証期間をはるかに超えて元の定格で動作し続けます。 劣化したガスケットの交換は、器具全体を交換するのに比べて数分の一のコストで済みます そのため、これは屋外照明の予算の中で最も見落とされがちなメンテナンス項目の 1 つです。
ほとんどの問題を早期に発見する簡単なメンテナンス ルーチンには、ガスケット ラインに沿った砂の蓄積を防ぐためにレンズを四半期ごとに拭くこと、ゴム製グロメットの硬化や亀裂の兆候がないかケーブル グランドを年に一度チェックすること、および高価な器具用に予備のガスケット キットを手元に用意しておき、少量の漏れが交換部品の出荷を待たずに発見されたその日に修理できるようにすることが含まれます。
現在、IP65 はプレミアム アドオンではなく、ほとんどの屋外製品ラインの標準ベースラインとなっているため、価格は IP 定格だけではなく、ハウジングの材質、ドライバーの配置、保証期間によって大きく異なります。
| 治具の種類 | 主要な価格要因 | 予算範囲係数 |
|---|---|---|
| トライプルーフバテン | ハウジングの長さとルーメンのパッケージ | エントリーレベルからミッドレンジまで |
| ハイベイ | ドライバーの配置とヒートシンクの設計 | ミッドレンジからプレミアムまで |
| 投光器 | ワット数層とビーム角度のオプション | ミッドレンジ |
| 防湿治具 | ガスケットの材質とハウジングの厚さ | ミッドレンジからプレミアムまで |
注文前にいくつかのチェックを行うことで、何年もその定格を維持できる治具と、最初の雨季に故障する治具を区別します。
いいえ、IP65 はあらゆる方向からの飛沫や雨に耐えますが、浸漬を考慮して設計されていません。静止した水の中、または喫水線より下に設置する必要がある設備は、代わりに IP67 または IP68 の定格を受ける必要があります。
はい、通常の雨と湿気が多い気候の場合は可能です。モンスーンによる激しい洪水や、取り付けポイント付近に水が頻繁に溜まる地域では、IP67 の器具がより安全な選択です。
はい。最初の桁の 6 は、規格で定義されている防塵の最高レベルであるため、2 桁目が何をカバーしているかに関係なく、IP65 器具は防塵です。
IP54 は粉塵の侵入を制限し、水の飛沫のみを保護します。一方、IP65 は完全に防塵で、低圧の直接噴流に耐えます。 IP54 の器具は保護された半屋外の場所に適しており、IP65 は屋外の露出に適しています。
はい。シールされたストリップを切断すると、その時点で工場出荷時のシールが破壊されるため、IP65 保護を無傷に保つために、切断端を同じ暴露定格のエンド キャップまたはシリコン シーラントで再シールする必要があります。
定格自体に有効期限はありませんが、実際のシール性能はガスケットの状態によって異なります。ほとんどのシリコン ガスケットは、交換が必要になるほど硬化するまで、通常の屋外暴露に 8 ～ 10 年間耐えられます。
はい、ガスケットが正しく取り付けられ、治具が閉じられた後に留め具が元の仕様に締め直されている限り、可能です。圧縮永久歪みが生じたガスケットを交換せずに再利用するのが、修理後に治具の定格が下がる最も一般的な方法です。
その可能性はありますが、塩分空気は標準の IP65 水中試験で考慮されるよりも速く腐食を加速するため、沿岸現場の設備には基本の IP65 定格に加えて海洋グレードのコーティングやステンレス製ハードウェアの恩恵が受けられます。
IP 定格は、ガスケット素材の長期耐久性、ファスナーの耐食性、ドライバーの熱設計ではなく、特定の実験室テストに合格したことを確認するものであり、印刷された定格が同じであっても、これらすべてはメーカーによって異なります。
密閉ハウジング、ガスケット材料、定格ケーブルグランドにより製造コストが増加するため、一般的にはその通りです。通常、その違いは、トライプルーフ バテンなどの一般的なフォーマットではわずかですが、リモート ドライバーを備えたプレミアム ハイ ベイ ユニットではより大きくなります。
